إصلاح وتطوير ميزان الليزر كراون 3 خط: حل مشكلة الشحن وترقية الدائرة بنظام Type-C
يعاني الكثير من المهندسين والفنيين من مشكلة شائعة في موازين الليزر، وهي تلف سوكيت الشحن أو فشل الدائرة الداخلية في شحن بطارية الليثيوم. في هذا المقال من "إصلاح تك"، سنستعرض معكم تجربة عملية لإعادة الحياة لميزان ليزر "كراون 3 خط"، والذي كان لا يعمل إلا بالاتصال المباشر بالكهرباء، وسنوضح كيف قمنا بترقيته باستخدام دائرة شحن احترافية.
🧐 تشخيص العطل: لماذا يتوقف الميزان عن الشحن؟
بعد فك الجهاز وفحص البطارية (ليثيوم 3.7 فولت)، وجدنا أنها سليمة ولكن "دائرة الشحن الأصلية" فقدت قدرتها على تمرير تيار الشحن للبطارية. كان الحل الأولي لصاحب الجهاز هو توصيل "أدابتور" خارجي مباشرة على أقطاب البطارية، وهو حل غير آمن وقد يؤدي لانفجار البطارية. لذلك، قررنا في ورشة "إصلاح تك" تركيب دائرة شحن TP4056 المزودة بحماية، لضمان عملية شحن آمنة ومستقرة.
🛠️ الأدوات المستخدمة في التعديل:
- دائرة شحن TP4056: تدعم مدخل Type-C أو Micro-USB.
- سوكيت شحن (جاك): قمنا باستخدام سوكيت مأخوذ من ريسيفر قديم للحفاظ على الفتحة الأصلية للجهاز بناءً على رغبة العميل.
- أفوميتر: للتأكد من استجابة البطارية للشحن وزيادة الفولت.
- لحام مادتين (أيبوكسي): لتثبيت السوكيت بقوة ومنع تحركه مع الاستخدام المتكرر.

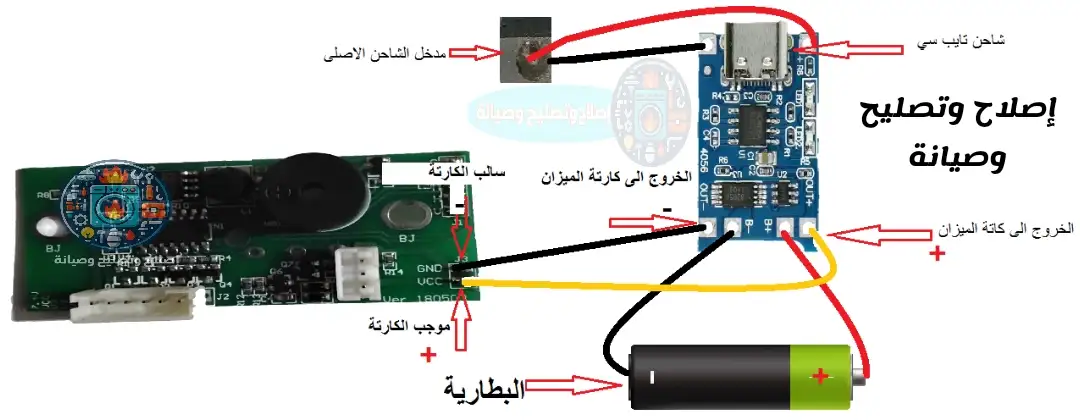

🔌 مخطط التوصيل التقني
طريقة ربط أقطاب البطارية والدائرة باللوحة الأم للميزان
📝 خطوات التنفيذ بالتفصيل
- الفك والتحضير: نبدأ بفك الهيكل والوصول للبطارية الليثيوم. نقوم بفصل سوكيتات التحكم (الزراير والباور) لتسهيل العمل على اللوحة.
- تجهيز مدخل الطاقة: قمنا بقص جزء من بوردة ريسيفر قديم يحتوي على "سوكت دكر" ليتوافق مع فتحة الميزان الأصلية، ثم لحمنا أطرافه في نقاط التغذية (5 فولت) في دائرة الشحن الجديدة.
- لحام دائرة TP4056: يتم لحام قطبي البطارية في نقاط (B+ و B-)، ونقاط الخرج (Out+ و Out-) تذهب لتغذية بوردة الميزان الأساسية.
- الاختبار (Test): قبل الإغلاق، قمنا بقياس الفولت باستخدام الأفوميتر ولاحظنا ارتفاع الجهد تدريجياً، مما أكد نجاح عملية الشحن.
- التثبيت النهائي: استخدمنا لحام المادتين لتثبيت السوكيت، ثم أعدنا تجميع الجهاز والتأكد من ميكانيكا "بندول" الليزر وأنه يعمل بحرية دون عوائق من الأسلاك المضافة.
⚠️ تحذير فني:
ميزان الليزر يحتوي على جزء ميكانيكي حساس جداً (البندول) المسؤول عن التسوية الذاتية. إذا لم تكن لديك خبرة كافية في التعامل مع الأسلاك الدقيقة، لا تحاول فكه لأن أي إعاقة لحركة البندول ستجعل الميزان يعطي قراءات خاطئة تماماً.
🎥 شاهد فيديو الصيانة العملي خطوة بخطوة
من قناة "إصلاح تك" - دليلك الأول للصيانة المنزلية المبتكرة.
بهذا التعديل، أصبح الميزان يدعم الشحن الآمن ويمكن استخدامه لفترات طويلة في المواقع دون الحاجة لأسلاك مزعجة.
